浮筒阀、限流阀、截流阀

　　参数

　　名称: 浮筒阀

　　型号: ZFFTF

　　连接方式：附壁式膨胀螺栓安装

　　品牌: 广州展富

　　公称通径: DN200~DN1000mm ;

　　公称压力: PN0.6Mpa;

　　适用温度: 80℃;

　　阀体材质: 304不锈钢;

　　适用介质: 雨水、污水。

　　概述

　　浮筒阀，也叫截流阀、限流阀、盲板阀。是一款依靠浮筒控制的阀门，浮筒升降可以实现水流量调节。整体材质为304不锈钢制作，耐腐蚀性能好。适合用于污水井内，使用寿命长。广泛应用于市政、水利、污水处理等行业。可以替代闸门、拍门，彻底地实现自控功能，也可以用于泵站、雨污水合流的初期雨水收集，又可用于雨水管路防倒灌。

　　用途

　　小区、道路、河道排放口等现状合流管截污;

　　合流及分流状态下初期雨水截流;

　　污水水位过高时，防止污水倒灌至雨水系统;

　　污水管负荷较大情况下流，避免大量雨水冲击污水系统。

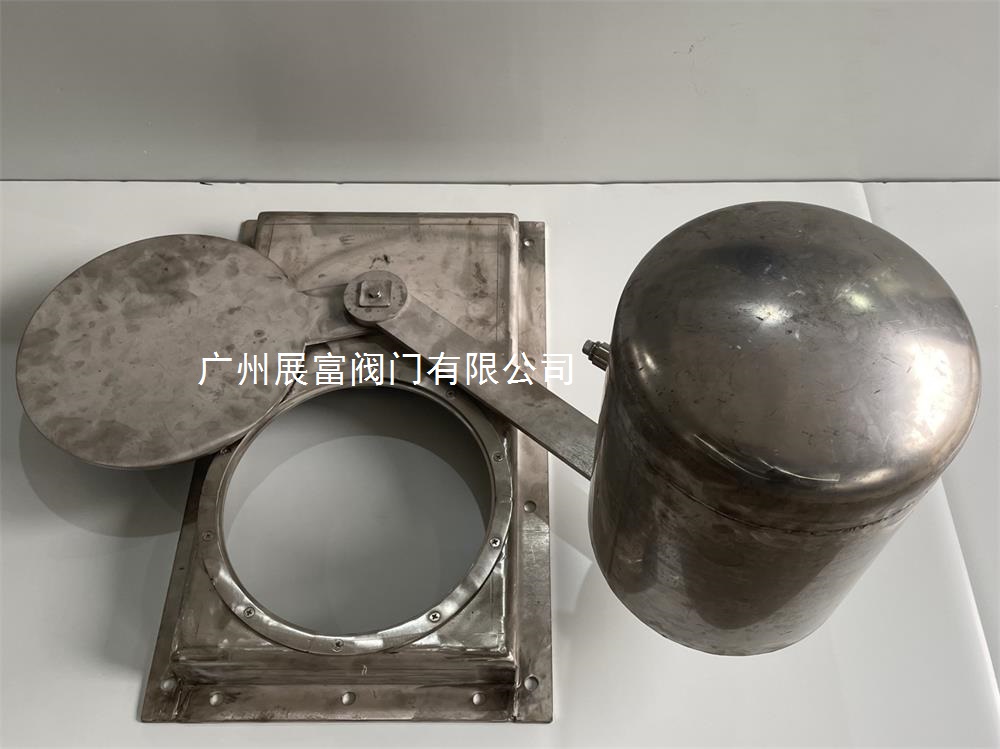

　　结构原理

　　当液位较低时，浮筒阀处于开启状态，随着液位的升高，浮筒受浮力作用沿弧线上升，通过传动轴带动闸板，沿弧线下降，实现截流阀的关闭，随着液位的下降，浮筒受重力作用，沿弧线下降，通过传动轴带动闸板沿弧线上升，实现浮筒阀的开启。

　　工作原理

　　晴天状态

　　晴天时，进水口内全部为污水，水量较小，井体内的水位低，浮筒在重力作用下使得浮筒阀闸板处于开启状态，此时污水全部经由装置开口流向污水管网。

　　降雨初期

　　降雨初期，进水口的流量逐渐增加，井体内的水位也随之逐步上升，此时浮筒在浮力的作用下带动浮筒阀闸板逐步关闭截污管口，此时初期雨水也经由装置开口流向污水管网。

　　降雨中后期

　　随着降雨的继续，井体内的水位进一步上升，此时浮筒带动浮筒阀闸板完全关闭，从而避免了大量雨水进入到污水管网，稀释的水从井体内排水口排出。

　　降雨结束

　　随着现状合流管内水位下降，浮筒带动浮筒阀闸板逐步开启，并恢复到初始状态。
