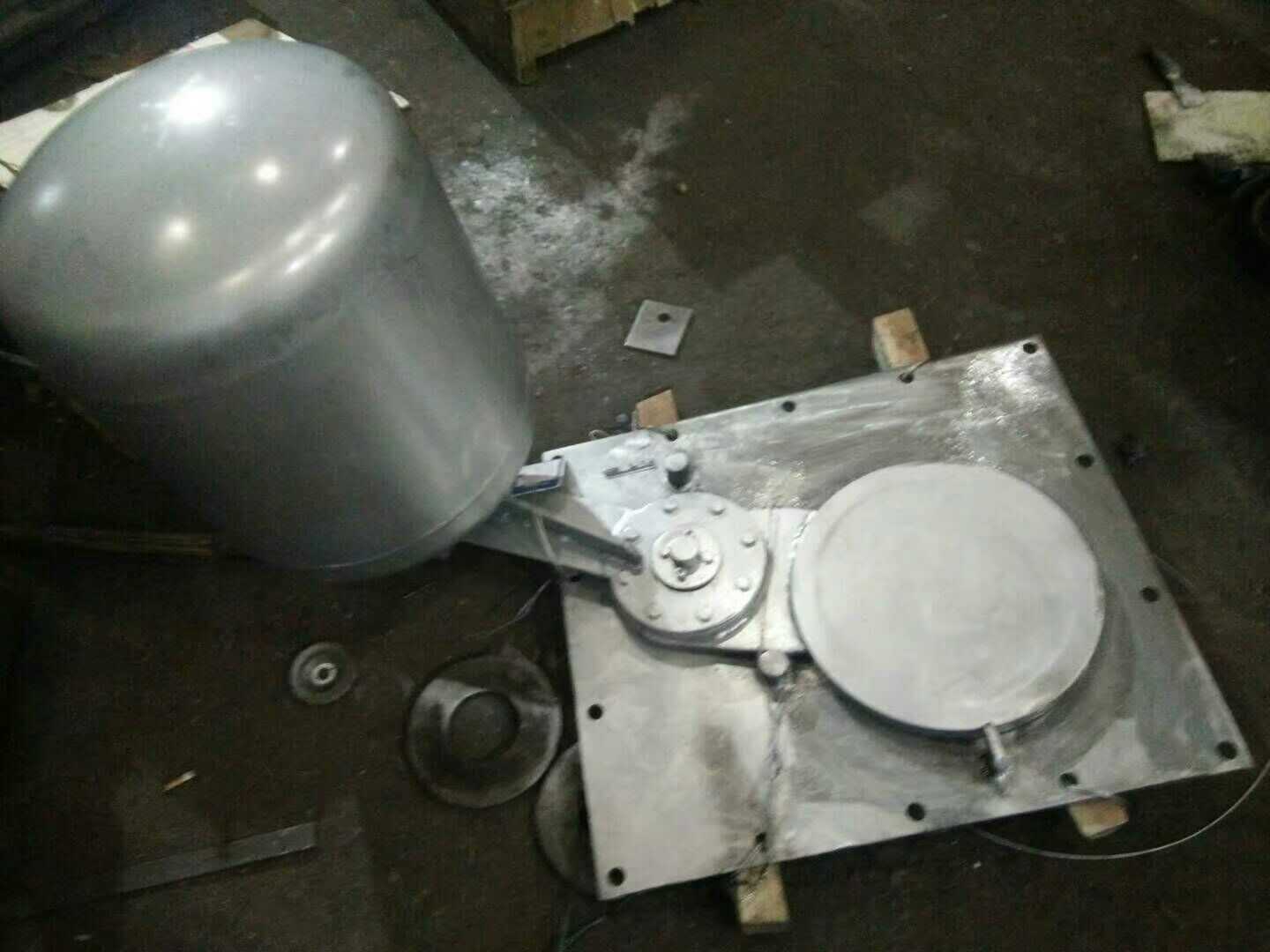

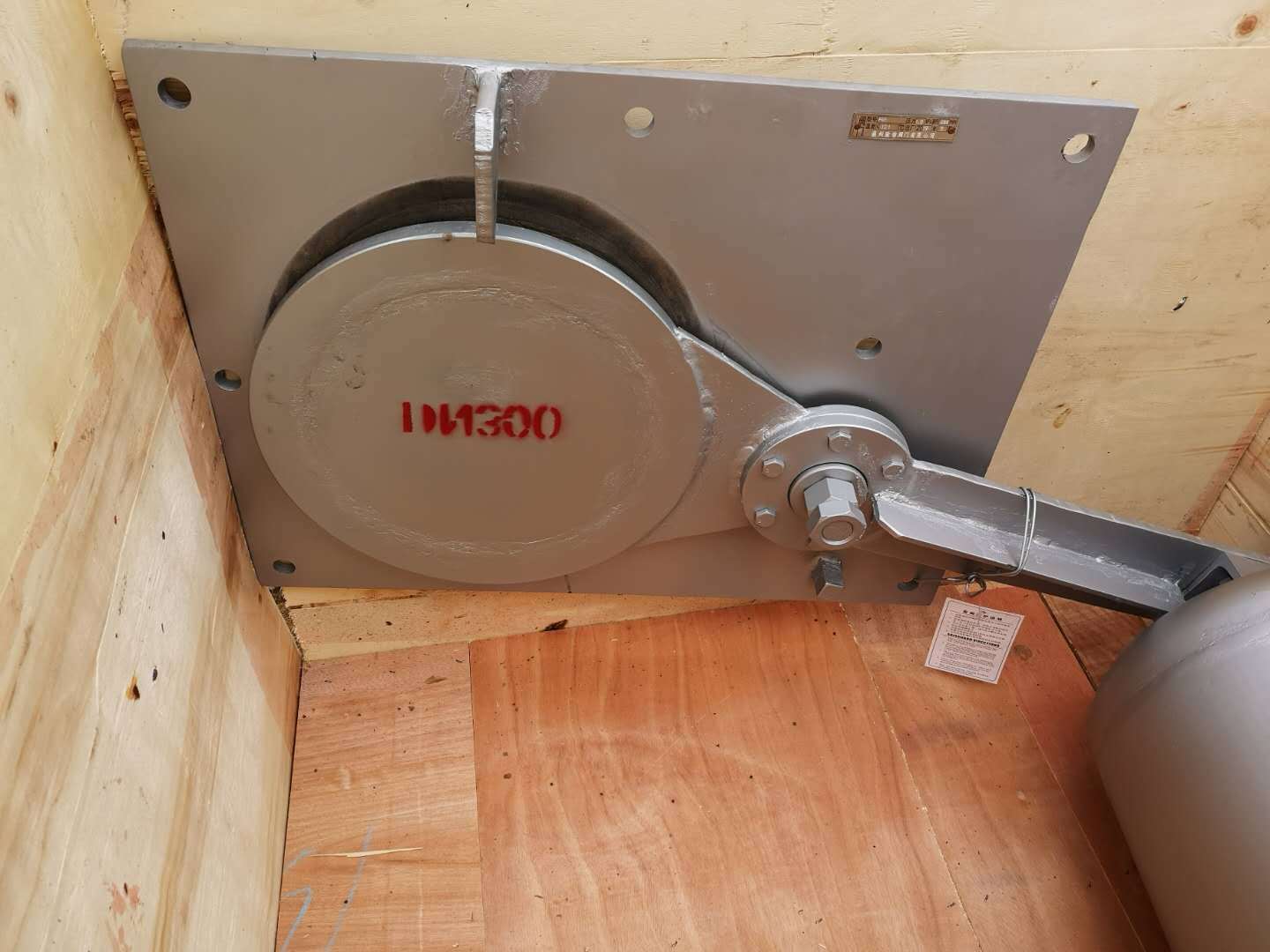

浮筒式限(截)流阀:又叫浮筒阀,口径DN150 200 250 300 350 400 450 500 600 800 1000,304不锈钢材质制作耐用10年以上,依靠浮筒力操作驱动,附壁式安装在管路出口处,膨胀螺栓紧固。安装在截流沟中有效解决河道污染问题 晴天时,进水口内全部为污水,水量较小,井体内的水位低,浮筒在重力作用下使得浮筒阀闸板处于开启状态,此时污水全部经由装置开口流向污水管网,降雨初期,降雨初期,进水口的流量逐渐增加,井体内的水位也随之逐步上升,此时浮筒在浮力的作用下带动浮筒阀闸板逐步关闭截污管口,此时初期雨水也经由装置开口流向污水管网。
小区、道路、河道排放口等现状合流管截污
合流及分流状态下初期雨水截流
污水水位过高时,防止污水倒灌至雨水系统
污水管负荷较大情况下限流,避免大量雨水冲击污水系统
当液位较低时 截流阀处于开启状态,随着液位的升高 浮筒受浮力作用沿弧线上升 通过传动轴带动闸板沿弧线下降 实现截流阀的关闭 随着液位的下降 浮筒受重力作用 沿弧线下降 通过传动轴带动闸板沿弧线上升 实现截流阀的开启
公称通径:1000-3000
公称压力:16MPa
适用温度:≤1500℃
适用介质:水
连接方式:螺栓安装
型号 | 150 | 200 | 300 | 400 |
尺寸(mm) | 600*400*650 | 600*400*600 | 700*400*800 | 900*400*1000 |
截污口 | DN150 | DN200 | DN300 | DN400 |
材质 | 不锈钢304 | 不锈钢304 | 不锈钢304 | 不锈钢304 |
型号 | 500 | 600 | 700 | 800 |
尺寸(mm) | 1050*400*600 | 1200*400*1300 | 1400*500*1600 | 1500*500*1700 |
截污口 | DN500 | DN600 | DN700 | DN800 |
材质 | 不锈钢304 | 不锈钢304 | 不锈钢304 | 不锈钢304 |
序号 | 名称 | 材质 | 数量 |
1 | 主体 | 304不锈钢 | 1 |
2 | 扇形板 | 304不锈钢 | 1 |
3 | 接口 | 304不锈钢 | 1 |
4 | 浮子 | 304不锈钢 | 1 |
5 | 驱动件 | 304不锈钢 | 1 |
