液压升降坝介绍

　　液压升降坝构造由弧形(或直线)坝面、液压杆、支撑杆、液压缸和液压泵站组成。它广泛应用于农业灌溉、渔业、船闸、海水挡潮、城市河道景观工程和小水电站等建设。

　　液压升降坝力学结构科学、不阻水、不怕泥砂淤积;不受漂浮物影响;在损失极小水量的情况下，就能很容易地冲掉上游的漂浮物，使河水清澈;放坝快速，不影响防洪安全;抗洪水冲击的能力强。它攻克了传统活动坝型的缺点，同时它又具备传统坝型的所有优点：紧贴河床不阻水、自动放坝行洪，保持任意水位高度而且坚固耐用。

　　液压升降坝是一种采用自卸汽车力学原理，结合支墩坝水工结构型式的活动坝，具备挡水和泄水双重功能。

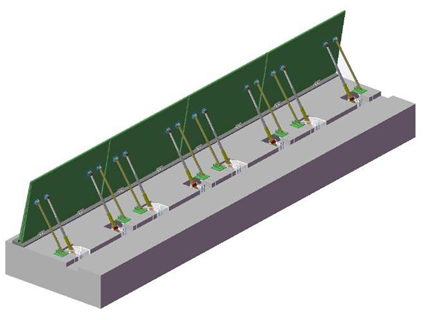

↑ 液压升降坝示意图 ↑

　　我司液压升降坝特点：采用集成式液压启闭机驱动方式，无需液压泵房，集成度高，
体积小巧，具有重载启动，平顺性良好;可以实现挡水可靠、启闭灵活，闸门开度无级可调，随时启闭。最大高程自动锁止，固定可靠。

　　具体说明：

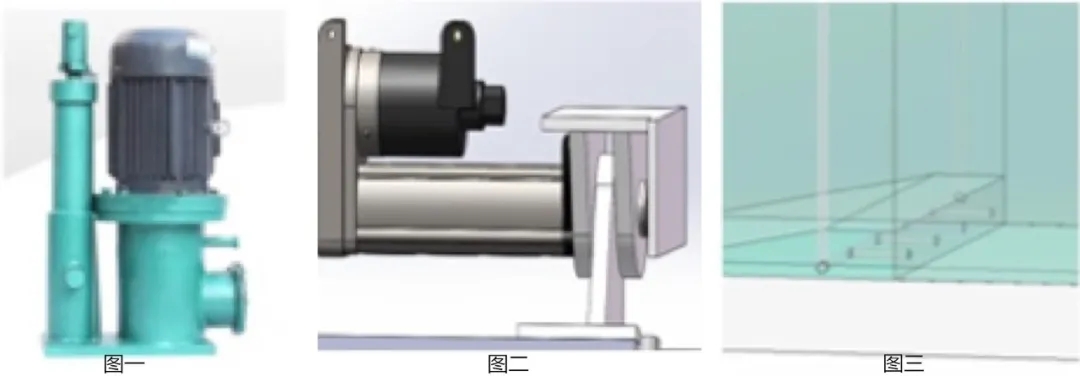

　　集成式液压启闭机集成了电机、油泵、液压控制阀和液压缸，具有体积小、重量轻、动作灵活、工作平稳等特点。可以重载启动、推拉力大、具有过载保护功能;同时配备位移传感器，精准控制液压缸活塞杆的伸出长度，保证闸门开度精确。配备液压自锁，
并能实现远程联网集中控制。(图一)

　　锁止装置采用电动推杆自动锁止。主要有锁止座、电动推杆、闸板吊耳、接近开关等组成。当闸门运行到锁止位置后，吊耳触发接近开关，闸板停止运行，同时电动推杆驱动销轴固定吊耳在锁止座上。(图二)

　　冲淤装置采用 DN80
镀锌钢管，钢管外壁及进水口件内外壁均涂刷环氧沥青漆，冲淤泵与钢管端面采用法兰连接。冲淤喷头在施工时应使用堵头封堵，设备安装调试后， 拆除堵头。(图三)

　　止水：

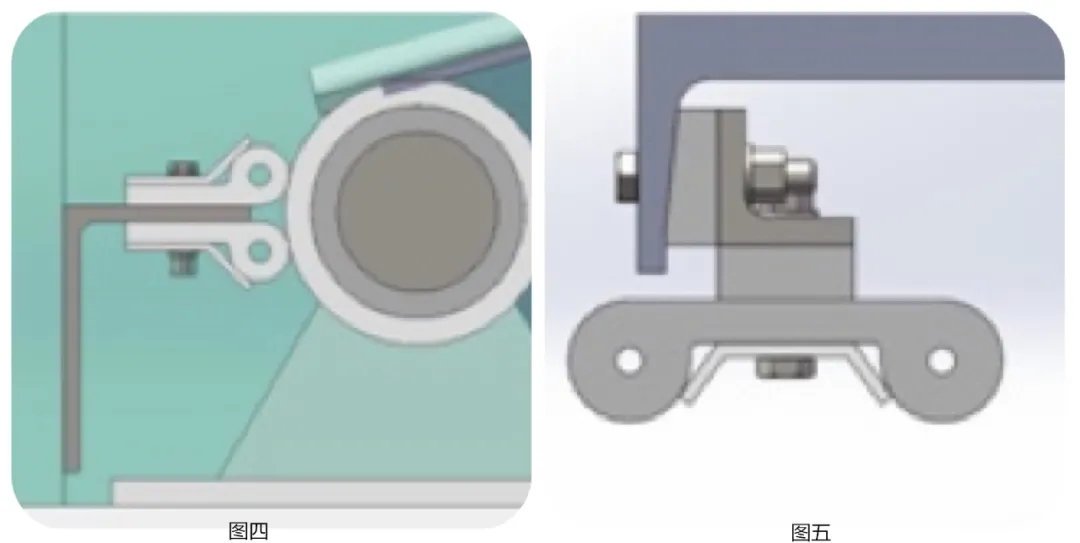

　　底止水采用 P45-A 型止水橡胶，保证橡胶与底部转轴均匀接触，压缩量控制在

　　3—5mm 中间。(图四)

　　侧止水采用 2P45-A 型和 I50-20 止水橡胶，保证橡胶与闸口侧壁均匀接触，压缩量控制在 3—5mm 中间。(图五)

　　电控通讯系统分为动力供电和通讯系统：

　　电控部分主要采用 380V 交流供电，集成整流稳压模块。通讯系统支持 GPRS、以太网、无线网桥、4G/5G
等多种通讯方式，可以方便连接调度中心和现场控制点，可以实现远程监测、信息交互。

　　与传动坝型比较：

　　为了在河流上拦河蓄水，又不影响防洪安全，广泛采用用弧形门、平板钢闸门等常规闸门、橡胶坝和翻板门坝。常规闸门泄流能力大，泄洪能力不如其他三种活动坝，运行调度灵活，可以通过闸门调度宣泄各种频率的洪水，但金属结构及土建工程量较大，
上部需设置启闭设备和启闭机房，投资较高，施工复杂，工期长，而且管理麻烦，运行维护费用高，需配专人管理，冬天需破冰，同时，不能排泄水面漂浮物，外观不够美观。

　　橡胶坝是目前全世界使用最多的活动坝技术，它有紧贴河床不阻水，结构简单，坝体跨度大，自重轻，抗震性能好，坝型美观的优点。缺点也比较明显：安全性、可靠性较差，使用寿命短;增加泵房，机电设备;坝袋易被漂浮物或尖锐物损坏，特别是冬季冰冻容易损坏坝袋;运行管理困难，汛期塌坝调度与蓄水难以协调，塌坝时间长，洪水暴涨来不及塌坝就被洪水冲毁。在浙江省，一场台风就摧毁了十几座橡胶坝。需人工定期清理漂浮物;塌坝放水后，出现泥砂淤积覆盖坝袋，坝袋无法冲水，需人工清理泥砂，
而人工清淤极易损坏坝袋。

　　翻板门坝能根据上游水位自动调节，造价低，结构简单，施工期短，管理运行方便，但也存在很多问题，主要有：一是阻水，经不住特大洪水的冲击，易被洪水冲毁，全国每年都有大批翻板门坝被洪水冲毁。二是易被漂浮物卡塞或上游泥砂淤积,造成不能自动翻板而影响防洪安全。三是洪水过后，翻板门再关上时被异物卡住，造成大量漏水，
无法正常蓄水工作。四是上游漂浮物无法清理，使河道脏乱。

　　液压升降坝做为新型活动坝，力学结构科学，不怕泥砂淤积;不受漂浮物影响;坝间无须建设支墩，放倒的坝面沉入河底，不阻水;在损失极小水量的情况下，就能很容易地冲掉上游的漂浮物，使河水清澈;放坝快速，不影响防洪安全，特别适合雨量充沛的南方及洪水涨落快速的山区;结构坚固可靠，抗洪水冲击的能力强。液压升降坝在充分考虑传统的活动坝型缺陷基础上，保留了拦水闸、橡胶坝、翻板门坝三种坝型的基本优点：

　　(1) 具有拦水闸坚固耐用的特点。

　　(2) 具有橡胶坝可控、紧贴河床不阻水特点;

　　(3) 具有翻板门坝自控、任意保持水位高度特点;

　　综上所述，液压升降坝克服了传统活动坝的所有缺点，保留了三种活动坝的所有优点，具有明显优势，是性价比最高的活动坝。
