钢坝闸门介绍

　　钢 坝

　　钢坝是底轴驱动翻板闸门，在水利水电建设中，随着城市用水、景观建设及环境整治和灌溉、发电的需要，翻板闸，水闸和橡胶坝得到广泛的运用。然而，橡胶坝生产复杂，运行时充水(充气)升坝或放水(放气)塌坝时间较长，影响快速截流或泄洪，并且橡胶易于老化，容易发生质量事故。钢结构闸门及翻板闸克服以上弊端，结构简单，
节省土建投资，并且可以立门蓄水，卧门行洪排涝，适当开启调节水位，还可以利用闸门门顶过水，形成人工瀑布的景观效果。

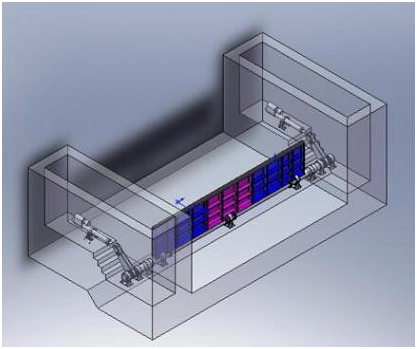

　　钢坝闸门结构包括若干相互固定的门叶，门叶下端固定连接底横轴。底横轴两端设有摇臂支撑，通过液压系统对底横轴进行控制，从而实现钢坝立起和卧倒的动作，从而实现调蓄水位的功能。

　　闸门采用钢材，表面进行热喷镀锌防腐处理，坚固耐用，运转件采用复合材料，在水下运行无需加润滑油。闸门通过液压设备启闭，速度快，一般几分钟之内即可完成。特有的锁定装置，可以有效的控制闸门开启的角度，水位可以任意调节。

　　我司钢坝闸门最大转角不小于 90°，并且可以在任意设定角度使闸门处于锁定状态。钢坝闸门采用液压启闭机驱动，工程工况下运行速度可达到
3-5m/min，一般不超过 10min
即可完成升坝和塌坝，可有效保证突发洪水时能及时泄洪。钢坝闸控制系统按“少人值守”进行设计，以“分层管理、集中控制”为原则组成控制中心、现地控制和设备三层拓扑结构。具体说明如下：

　　第一层控制中心层。以枢纽控制中心网管型交换机为核心，通讯协议为 TCP/IP，通信网络数据吞吐率为
100Mb/s。该层完成系统的数据分析、监测、控制、通信及管理调度等功能，显示钢坝闸门工作过程中的工艺参数、电气参数、设备运行状态(工作/停止/故障)和闸门开度等。

　　第二层为现地控制。控制平台主要完成对现场设备的数据采集、顺序控制流程、逻辑控制流程以及与系统中其他装置的数据交换等。控制层网络采用 TCP/IP
网络以及环形拓扑结构，实现控制信号的高速传输。

　　第三层为设备层。利用 Unity PLC 上 MB 通讯接口对 MCC 柜中的软启动器和其他智能仪器进行多点通讯。

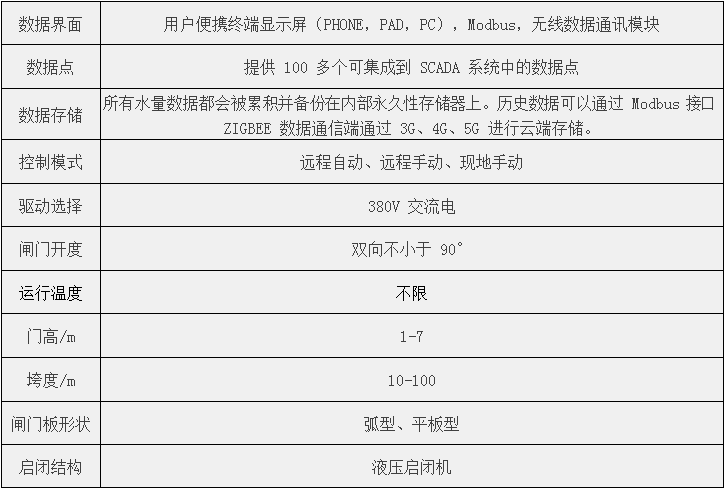

　　钢坝闸控制系统操作运行设有“远程自动、远程手动、现地手动”三种工作模式。

　　液压坝同步控制、闸门复位控制、极限位置控制、液压系统主要回路压力测量、电机及油泵运行状态测量。
